चार-एक्सल फ्लैटबेड सेमी-ट्रेलर

उत्पादन से पहले, तकनीकी विभाग को पहले उपयोगकर्ताओं और बाजार की जरूरतों के अनुसार ड्रॉइंग का डिजाइन और उत्पादन करना चाहिए, चित्र के डिजाइन विनिर्देशों को अनुबंध पर हस्ताक्षर करते समय तकनीकी मापदंडों से मेल खाना चाहिए, और चित्र पूरा हो जाते हैं और फिर उत्पादन विभाग में स्थानांतरित हो जाते हैं।

उत्पादन विभाग चित्र के विवरण के अनुसार स्टील को काटता है, वेल्ड करता है, मजबूत करता है, असेंबल करता है और परीक्षण करता है। अंत में, ग्राहक के निरीक्षण के बाद उत्पाद की गुणवत्ता संतुष्ट है। विशिष्ट उत्पादन प्रक्रिया इस प्रकार है;

1। स्टील प्लेट सामग्री काटने का चरण:

डिजाइन विभाग द्वारा उत्पादित प्रत्येक भाग के चित्र के अनुसार, प्रत्येक भाग को सीएनसी पानी के नीचे काटने की मशीन, जैसे कि बीम वेब, मजबूत करने वाली प्लेट और मानक छोटे सामान के साथ काट दिया जाता है

2। फिक्स्ड डूबे हुए आर्क वेल्डिंग बीम और बीम

दूसरे चरण में, कट वेब और ऊपरी और निचले पंख मिलाप जोड़ों के लिए तय किए जाते हैं, और फिर बीम को जलमग्न आर्क वेल्डिंग के साथ वेल्डेड किया जाता है।

3। लेजर अंशांकन, लेजर बीम

पहले बीम के वेब को काटें, यू-आकार के छेद को काटें, जिसके माध्यम से बीम पास हो सकता है, और फिर वेल्डेड I-बीम को समानांतर में ठीक करें। बीम के परिणामों की तुलना करना महत्वपूर्ण है। यदि दो I-Beams की समानांतर त्रुटि बड़ी है, तो बहुत गंभीर टायर पहनना होगा।

4। साइड बीम को कनेक्ट करें और किंगपिन को वेल्ड करें

इस समय, कम प्लेट सेमी-ट्रेलर का मुख्य बीम मूल रूप से बनता है, और केवल साइड बीम को फ्रेम संरचना बनाने के लिए वेल्डेड किया जाता है। और कर्षण पिन ट्रैक्शन प्लेट को अनुबंध द्वारा आवश्यक स्थिति के लिए वेल्डेड किया जाता है, और वेल्डिंग प्रक्रिया को उच्च आवश्यकताओं की आवश्यकता होती है, अन्यथा कम चेसिस ट्रक ट्रेलर तिरछा होगा।

5। वेल्डिंग फ्रेम, वेल्डिंग निलंबन

इस समय, वेल्डिंग निलंबन को आकार को सख्ती से नियंत्रित करना चाहिए और ऊर्ध्वाधरता को बनाए रखना चाहिए, अन्यथा यह टायर पहनने का कारण होगा।

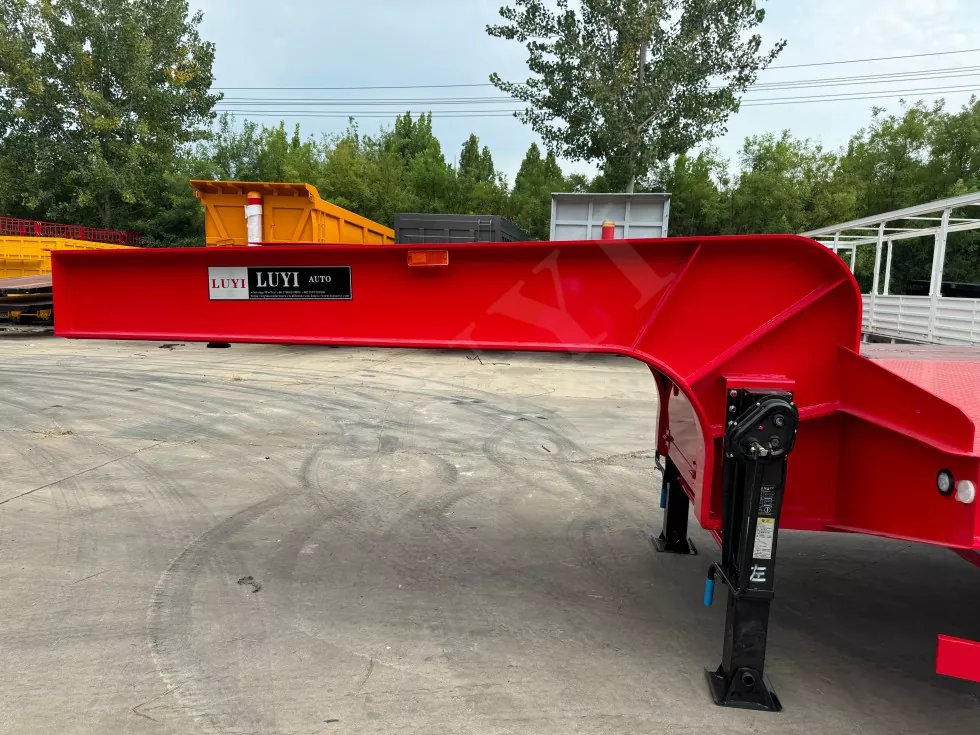

6। Gooseneck को कनेक्ट करें

यह प्रक्रिया कम प्लेट सेमी-ट्रेलर की गोसेनेक और चेसिस संरचना की वेल्डिंग को पूरा करने के लिए है, और वेल्डिंग की सटीकता बहुत महत्वपूर्ण है, क्योंकि कर्षण पिन का कोण विचलन अर्ध-ट्रेलर के उपयोग को प्रभावित करेगा, विशेष रूप से बाद के उपयोग में, और गलत वेल्डिंग ट्रेलर के टायर पहनने का कारण होगा।

7। नीचे की प्लेट बिछाएं

स्टील की प्लेट जो कम से कम 3 मिमी से अधिक है, कम प्लेट सेमी-ट्रेलर के असर प्लेटफॉर्म पर रखी गई है, वेल्डिंग प्रक्रिया को फ्रेम संरचना के वेल्डिंग सीम पर ध्यान देना चाहिए, एक ही समय में अलग-अलग कार्गो परिवहन के लिए, स्टील प्लेट भी अलग है, सामान्य नीचे की प्लेट को पैटर्न वाली प्लेट, मजबूत घर्षण, सामान के परिवहन की स्थिरता होगी।

उत्पाद -विनिर्देश

उत्पाद सुविधा और अनुप्रयोग

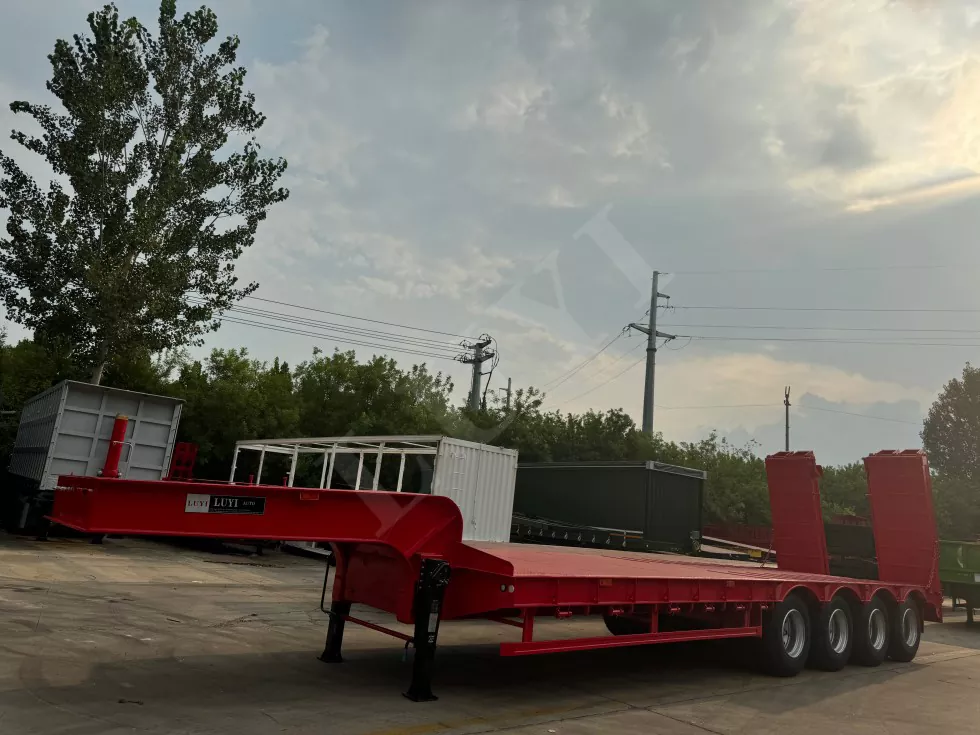

कम फ्लैट सेमी-ट्रेलर में फ्लैट प्रकार, अवतल बीम प्रकार और टायर उजागर प्रकार की संरचना होती है, और अनुदैर्ध्य बीम फ्लैट प्रकार या गोसेनेक प्रकार को अपनाता है। इसका फ्रेम सीढ़ी प्रकार है, अनुदैर्ध्य बीम अनुभाग I- आकार का है, जिसमें उच्च कठोरता, उच्च शक्ति विशेषताओं के साथ है। फ्रेम कार्गो प्लेटफॉर्म का मुख्य विमान कम है, जो परिवहन की चिकनाई सुनिश्चित करता है और सभी प्रकार के निर्माण मशीनरी, बड़े उपकरण और स्टील को ले जाने के लिए उपयुक्त है।

अर्ध-ट्रेलर के समर्थन उपकरण का उपयोग मुख्य रूप से अनचाहे होने पर ट्रेलर का समर्थन करने के लिए किया जाता है, और पैरों से बना होता है, कोष्ठक को जोड़ता है, आदि।

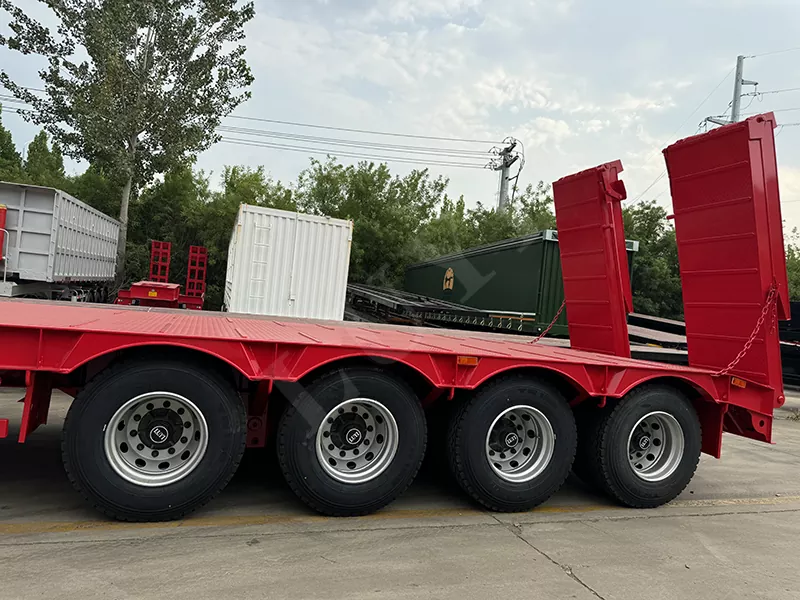

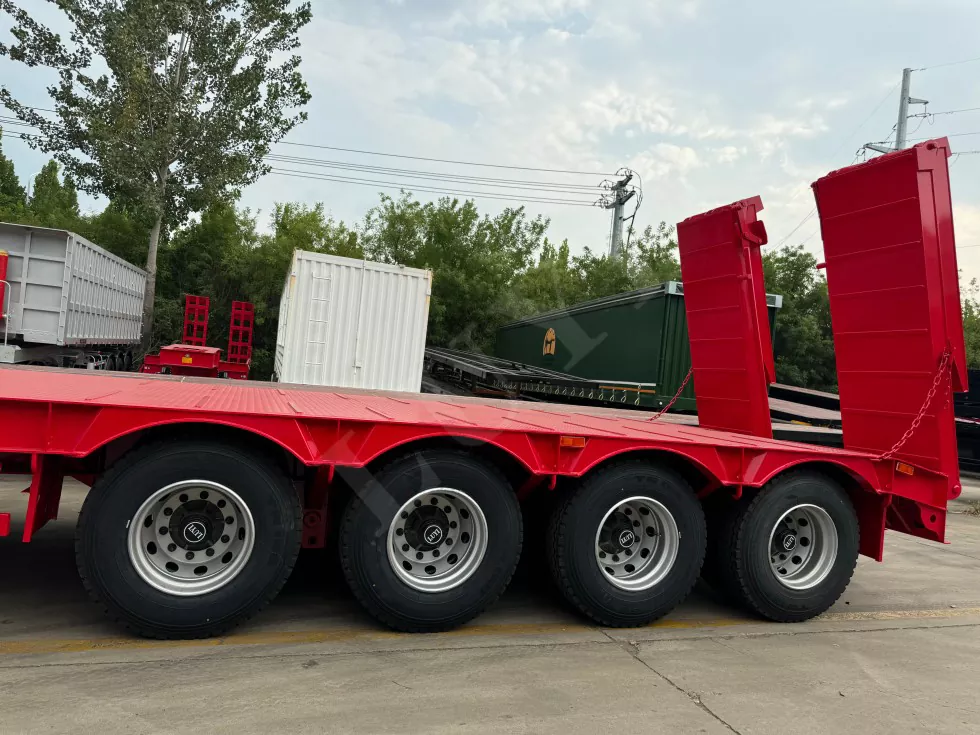

टायर विकल्पों की विविधता: सिंगल टायर और ड्यूल टायर कॉन्फ़िगरेशन विकल्प प्रदान किए जाते हैं, जबकि कई टायर मॉडल और ब्रांडों के अनुकूलन का समर्थन करते हुए विभिन्न सड़क स्थितियों और लोड आवश्यकताओं के अनुकूल होने के लिए। कुछ मॉडल 13.00R25 (अधिक जटिल सड़क स्थितियों के लिए) से लैस हो सकते हैं। ब्लॉक या मिश्रित पैटर्न (जैसे "माइन पैटर्न" या "ऑफ-रोड पैटर्न") अच्छी पकड़ और कीचड़ डिस्चार्ज प्रदर्शन प्रदान करते हैं, जो निर्माण स्थलों और खनन क्षेत्रों जैसे जटिल सड़क स्थितियों के लिए उपयुक्त है। उच्च लोड क्षमता: सिंगल टायर लोड 3.5-4.5 टन तक पहुंच सकता है (एक्सल लोड के अनुसार मैच करने की आवश्यकता है)। पहनें और कटौती प्रतिरोध: ट्रेड रबर फॉर्मूला और संरचनात्मक डिजाइन बजरी और स्लैग जैसी तेज वस्तुओं के साथ वातावरण के लिए उपयुक्त हैं।

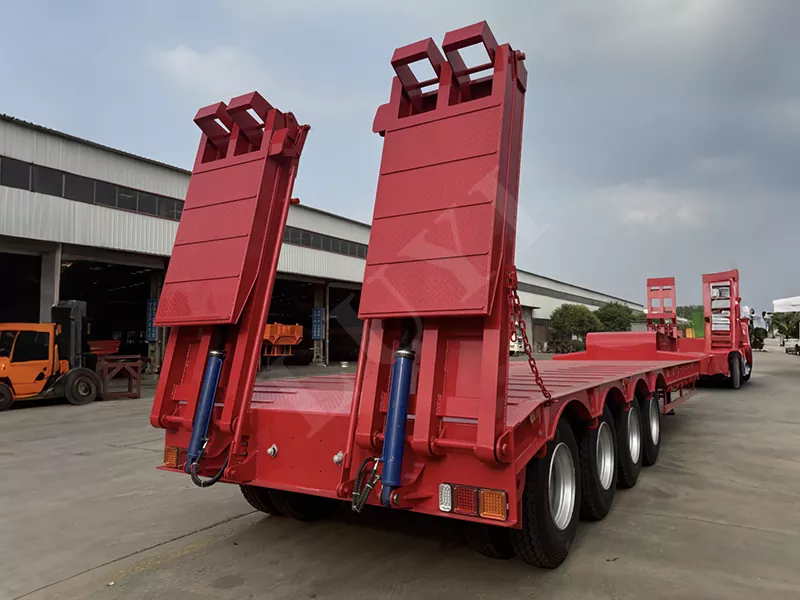

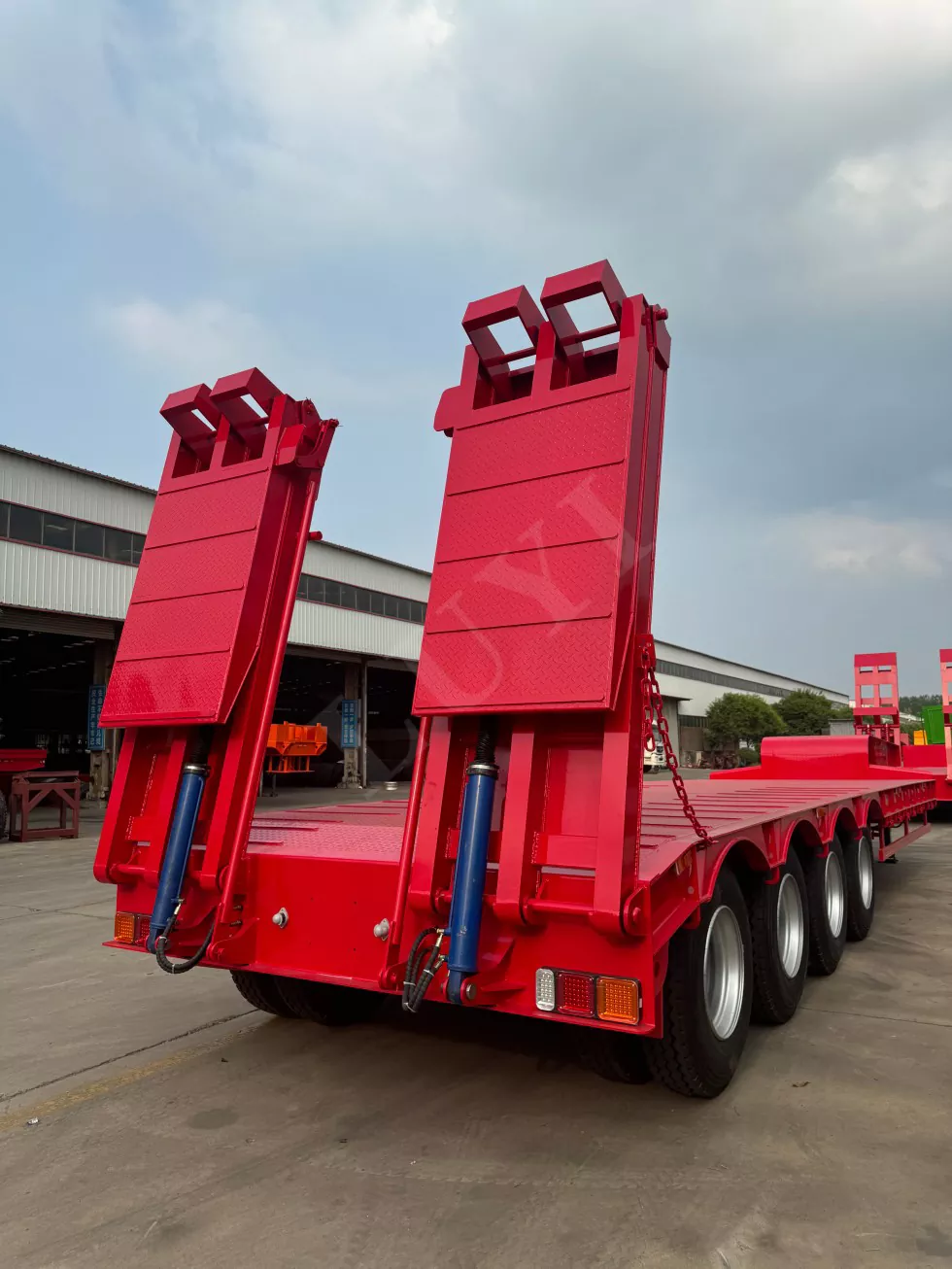

यह सीढ़ी की ढलान के बहुत बड़े कोण के नुकसान और रियर लोडिंग में खराब निष्क्रियता और कम फ्लैट अर्ध-ट्रेलर को उतारता है। ऑपरेटर की श्रम तीव्रता कम हो जाती है, और कार्य दक्षता में सुधार होता है। लोडिंग दक्षता में सुधार करें और उपयोगकर्ताओं के लिए अधिक से अधिक लाभ पैदा करें। गुरुत्वाकर्षण का कम केंद्र, अच्छी स्थिरता। ऊबड़ -खाबड़ सड़कों पर पासिंग प्रदर्शन में सुधार। सुरक्षित और आसानी से टायर को बदलें या अन्य मरम्मत करें
