उत्पादन से पहले, तकनीकी विभाग को पहले उपयोगकर्ताओं और बाजार की जरूरतों के अनुसार ड्रॉइंग का डिजाइन और उत्पादन करना चाहिए, चित्र के डिजाइन विनिर्देशों को अनुबंध पर हस्ताक्षर करते समय तकनीकी मापदंडों से मेल खाना चाहिए, और चित्र पूरा हो जाते हैं और फिर उत्पादन विभाग में स्थानांतरित हो जाते हैं।
उत्पादन विभाग चित्र के विवरण के अनुसार स्टील को काटता है, वेल्ड करता है, मजबूत करता है, असेंबल करता है और परीक्षण करता है। अंत में, ग्राहक के निरीक्षण के बाद उत्पाद की गुणवत्ता संतुष्ट है। विशिष्ट उत्पादन प्रक्रिया इस प्रकार है;
1। स्टील प्लेट सामग्री काटने का चरण:
डिजाइन विभाग द्वारा उत्पादित प्रत्येक भाग के चित्र के अनुसार, प्रत्येक भाग को सीएनसी पानी के नीचे काटने की मशीन, जैसे कि बीम वेब, मजबूत करने वाली प्लेट और मानक छोटे सामान के साथ काट दिया जाता है
2। फिक्स्ड डूबे हुए आर्क वेल्डिंग बीम और बीम
दूसरे चरण में, कट वेब और ऊपरी और निचले पंख मिलाप जोड़ों के लिए तय किए जाते हैं, और फिर बीम को जलमग्न आर्क वेल्डिंग के साथ वेल्डेड किया जाता है।
3। लेजर अंशांकन, लेजर बीम
पहले बीम के वेब को काटें, यू-आकार के छेद को काटें, जिसके माध्यम से बीम पास हो सकता है, और फिर वेल्डेड I-बीम को समानांतर में ठीक करें। बीम के परिणामों की तुलना करना महत्वपूर्ण है। यदि दो I-Beams की समानांतर त्रुटि बड़ी है, तो बहुत गंभीर टायर पहनना होगा।
4। साइड बीम को कनेक्ट करें और किंगपिन को वेल्ड करें
इस समय, कम प्लेट सेमी-ट्रेलर का मुख्य बीम मूल रूप से बनता है, और केवल साइड बीम को फ्रेम संरचना बनाने के लिए वेल्डेड किया जाता है। और कर्षण पिन ट्रैक्शन प्लेट को अनुबंध द्वारा आवश्यक स्थिति के लिए वेल्डेड किया जाता है, और वेल्डिंग प्रक्रिया को उच्च आवश्यकताओं की आवश्यकता होती है, अन्यथा कम चेसिस ट्रक ट्रेलर तिरछा होगा।
5। वेल्डिंग फ्रेम, वेल्डिंग निलंबन
इस समय, वेल्डिंग निलंबन को आकार को सख्ती से नियंत्रित करना चाहिए और ऊर्ध्वाधरता को बनाए रखना चाहिए, अन्यथा यह टायर पहनने का कारण होगा।
6। Gooseneck को कनेक्ट करें
यह प्रक्रिया कम प्लेट सेमी-ट्रेलर की गोसेनेक और चेसिस संरचना की वेल्डिंग को पूरा करने के लिए है, और वेल्डिंग की सटीकता बहुत महत्वपूर्ण है, क्योंकि कर्षण पिन का कोण विचलन अर्ध-ट्रेलर के उपयोग को प्रभावित करेगा, विशेष रूप से बाद के उपयोग में, और गलत वेल्डिंग ट्रेलर के टायर पहनने का कारण होगा।
7। नीचे की प्लेट बिछाएं
स्टील की प्लेट जो कम से कम 3 मिमी से अधिक है, कम प्लेट सेमी-ट्रेलर के असर प्लेटफॉर्म पर रखी गई है, वेल्डिंग प्रक्रिया को फ्रेम संरचना के वेल्डिंग सीम पर ध्यान देना चाहिए, एक ही समय में अलग-अलग कार्गो परिवहन के लिए, स्टील प्लेट भी अलग है, सामान्य नीचे की प्लेट को पैटर्न वाली प्लेट, मजबूत घर्षण, सामान के परिवहन की स्थिरता होगी।
|
कम प्लेट अर्ध-ट्रेलर कॉन्फ़िगरेशन पैरामीटर |
|||
|
आकार |
13000 × 2500 × 2850, |
||
|
शहतीर |
14/10/16 |
परिवहन |
30t ---- 50t |
|
प्लेट स्प्रिंग |
10*13*19 |
एक्सल ब्रांड |
बीपीडब्ल्यू |
|
थका देना |
12R22.5 |
टायर ब्रांड |
लिंग्लोन |
|
बेस प्लेट |
4 मिमी |
स्टील की अंगूठी |
90 |
|
कुल द्रव्यमान （kg） |
30200 |
एक्सल की संख्या |
तीन |

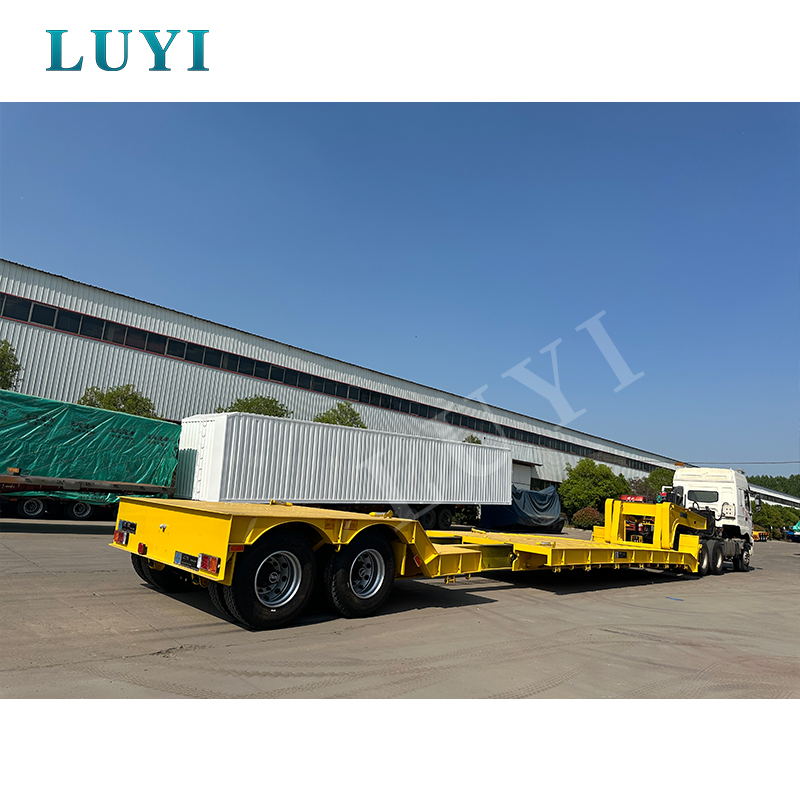

कम प्लेट अर्ध-लटकन: विभिन्न प्रकार के यांत्रिक उपकरणों, बड़ी वस्तुओं, राजमार्ग निर्माण उपकरण, बड़े टैंक, सुपर उच्च कंटेनरों और सभी प्रकार के स्टील परिवहन, उपयोग की विस्तृत श्रृंखला, कुशल और तेज के लिए उपयुक्त है। स्वयं द्वारा विकसित यू-आकार के पत्ती वसंत बेस के तहत पत्ती वसंत के साथ निलंबन प्रणाली वाहन अनुदैर्ध्य बीम की ताकत और निष्क्रियता में सुधार करने और लोड सतह की ऊंचाई को प्रभावी ढंग से कम करने का प्रस्ताव है। कंपनी के मॉडल पूर्ण हैं, डिजाइन लचीला और विविध है, उपयोगकर्ताओं की जरूरतों के अनुसार फ्रेम असर सतह को डिजाइन कर सकता है, विभिन्न विशेष वस्तुओं के परिवहन को पूरा करने के लिए, कम प्लेट घरेलू बड़े परिवहन ग्राहकों के लिए पसंदीदा मॉडल है।

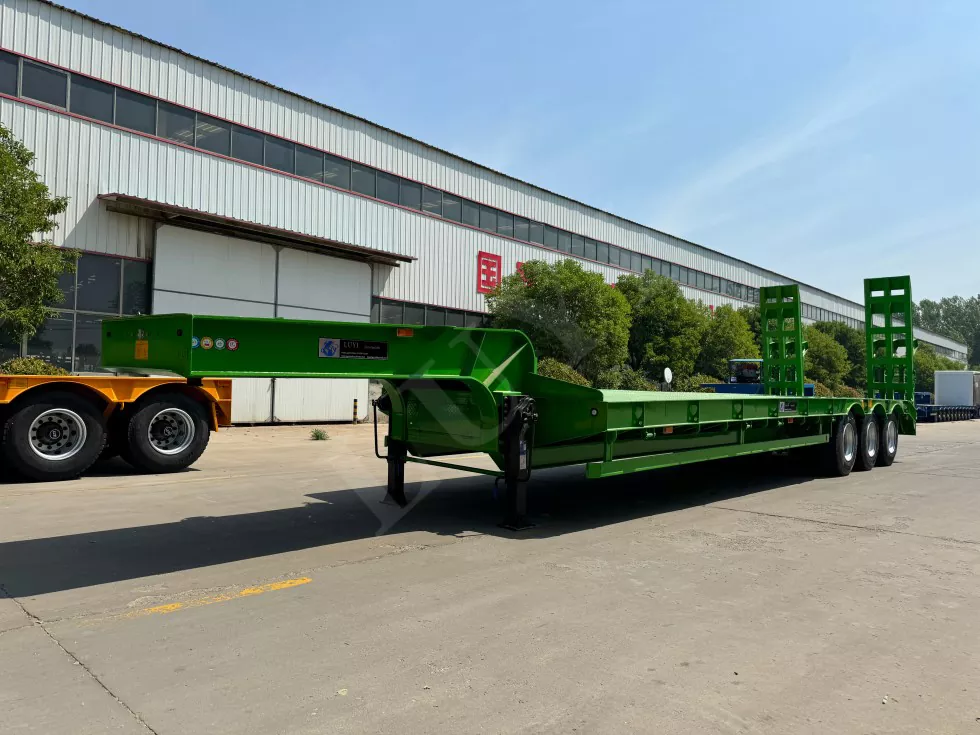

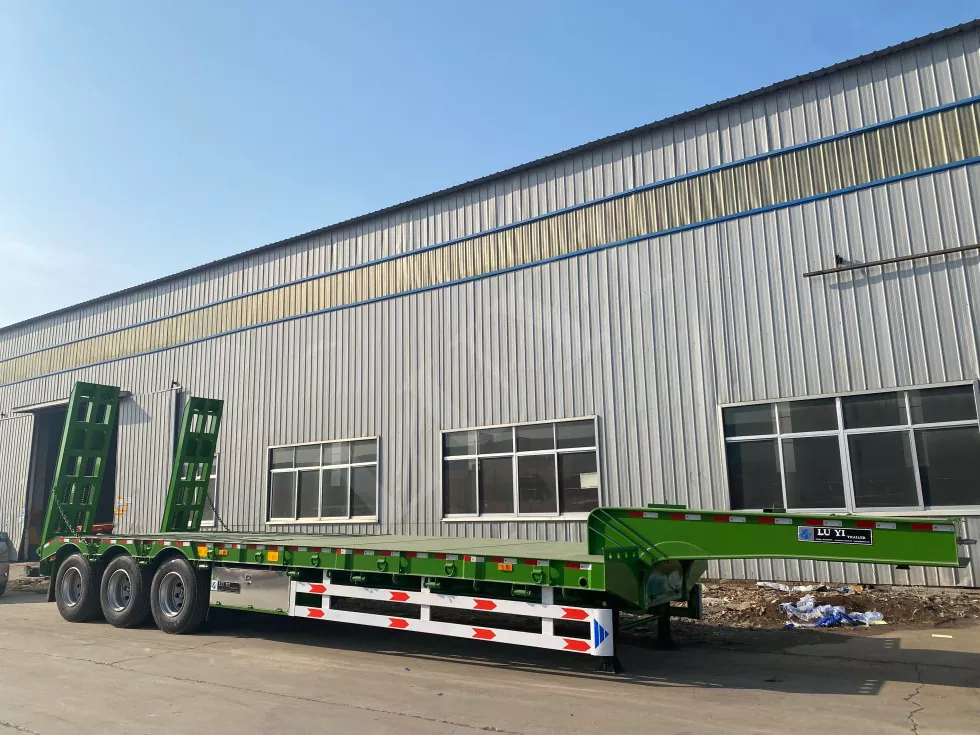

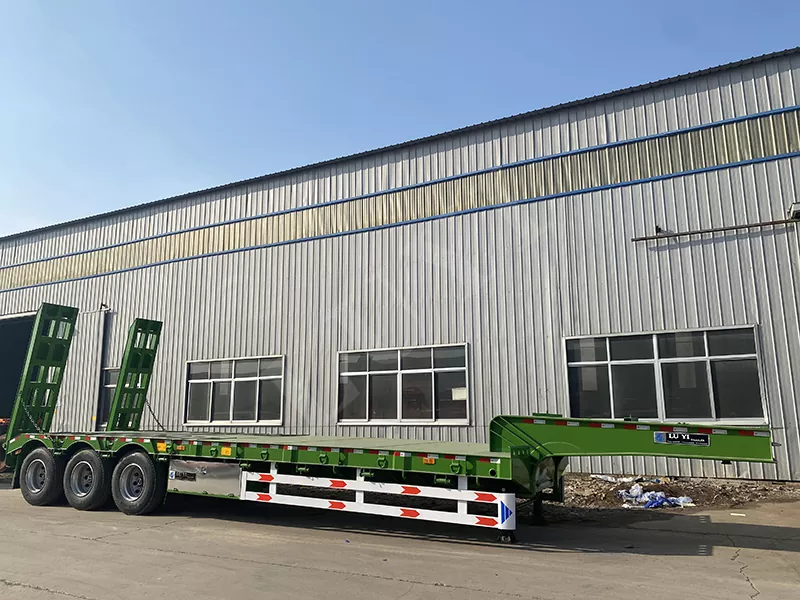

कम फ्लैट सेमी-ट्रेलर में फ्लैट प्रकार, अवतल बीम प्रकार और टायर उजागर प्रकार की संरचना होती है, और अनुदैर्ध्य बीम फ्लैट प्रकार या गोसेनेक प्रकार को अपनाता है। इसका फ्रेम सीढ़ी प्रकार है, अनुदैर्ध्य बीम अनुभाग I- आकार का है, जिसमें उच्च कठोरता, उच्च शक्ति विशेषताओं के साथ है। फ्रेम कार्गो प्लेटफॉर्म का मुख्य विमान कम है, जो परिवहन की चिकनाई सुनिश्चित करता है और सभी प्रकार के निर्माण मशीनरी, बड़े उपकरण और स्टील को ले जाने के लिए उपयुक्त है।
अर्ध-ट्रेलर के समर्थन उपकरण का उपयोग मुख्य रूप से अनचाहे होने पर ट्रेलर का समर्थन करने के लिए किया जाता है, और पैरों से बना होता है, कोष्ठक को जोड़ता है, आदि।

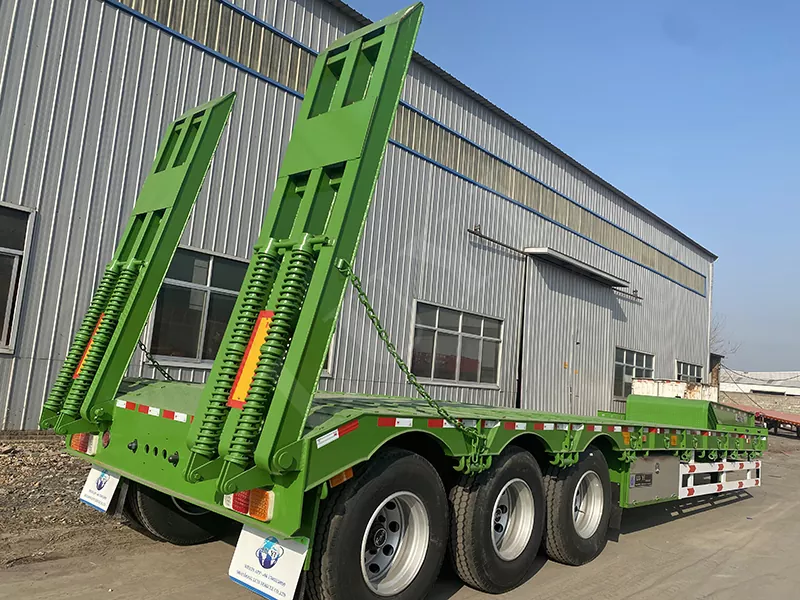

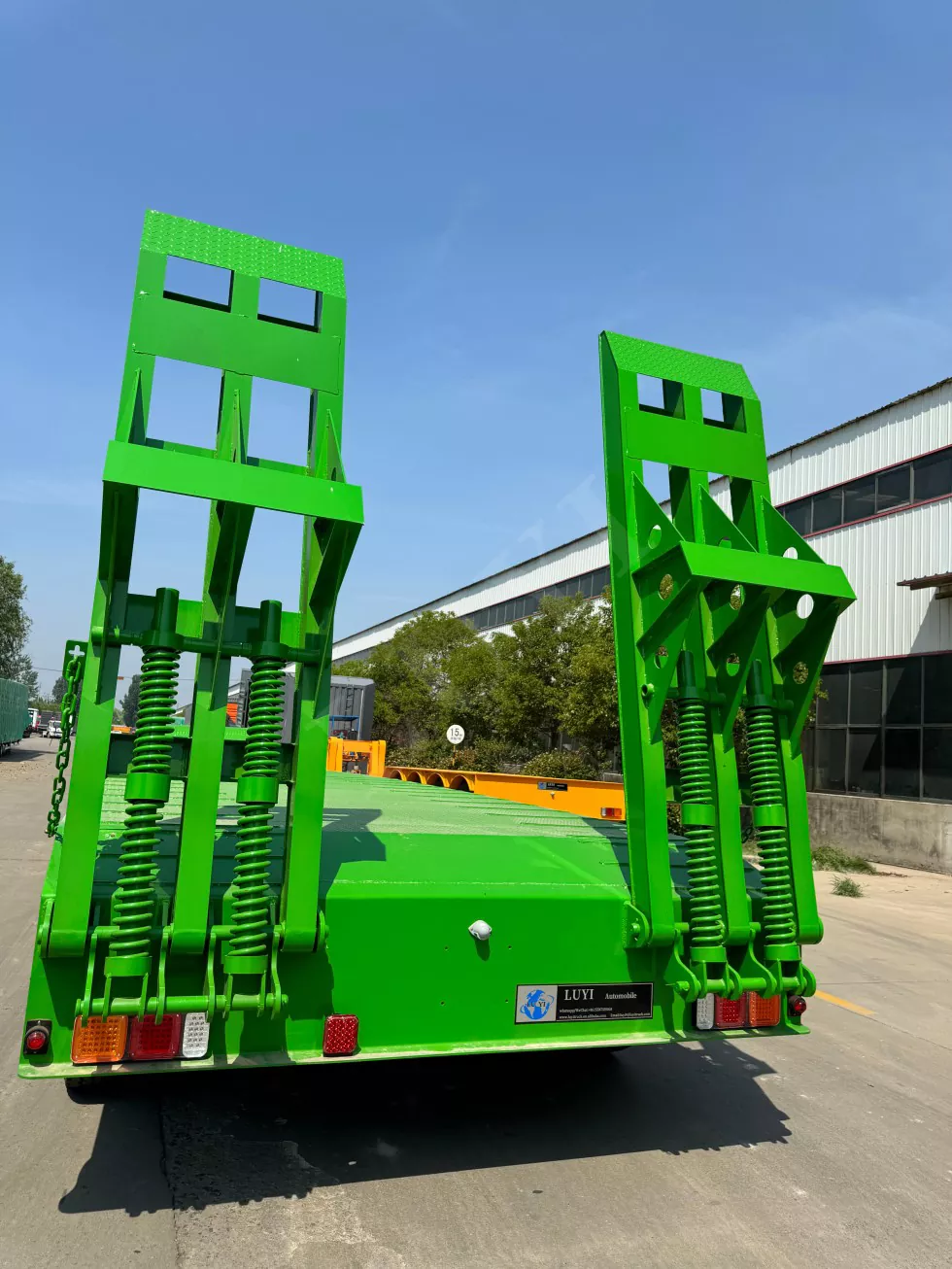

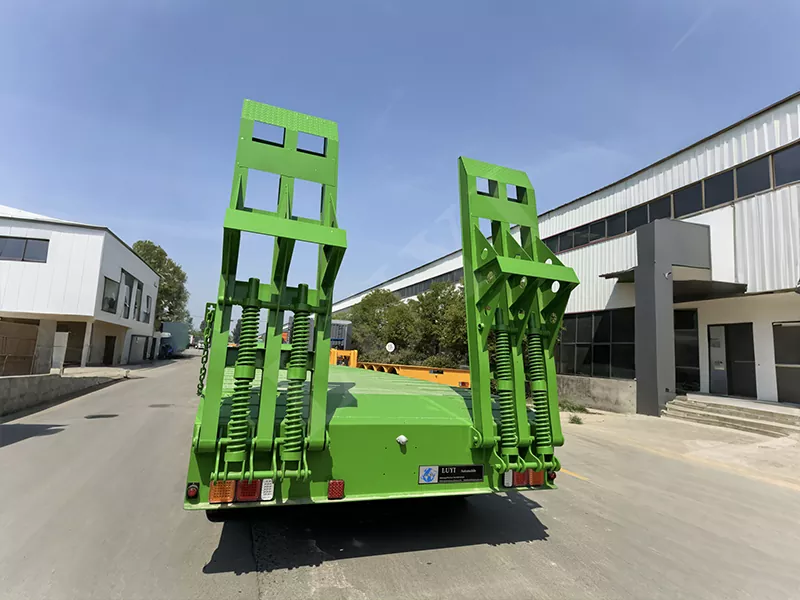

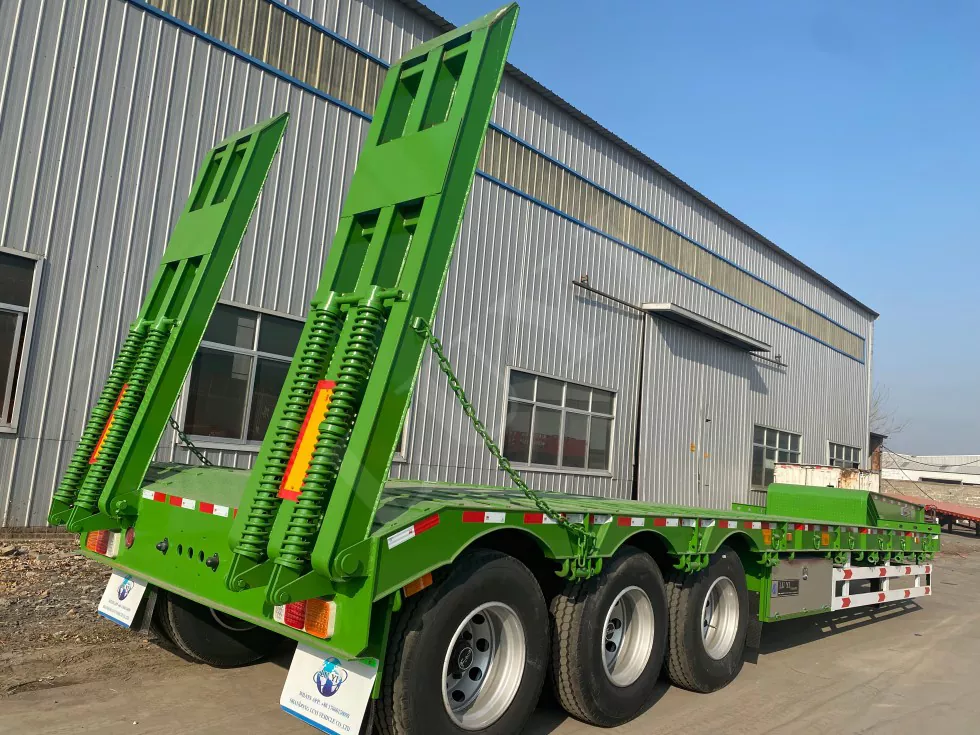

सीढ़ी सीधे जमीन के साथ एक छोटा कोण रैंप बना सकती है, और फिर सीधे जमीन के साथ एक कठोर समर्थन बना सकती है, और अपनी खुद की शक्ति के साथ भारी मशीनरी उपकरण ट्रेलर के सामने से ट्रेलर तक सीधे जा सकते हैं, और लोडिंग और अनलोडिंग अपेक्षाकृत तेज और सुरक्षित है। उत्खनन, बुलडोजर और अन्य भारी मशीनरी के लिए, ऐसे ट्रेलर एक अधिक आदर्श विकल्प हैं।
सबसे अधिक इस्तेमाल किया जाने वाला तीन-एक्सल कम प्लेट सेमीट्रिलर्स 11.00R20 स्टील वायर टायर और 12.00R22.5 वैक्यूम टायर हैं। उनमें से, लंबी दूरी की सड़क की स्थिति 12.00R22.5 वैक्यूम टायर के साथ अच्छी है, और पैटर्न ज्यादातर 3 या 4 लाइनें हैं।
खराब सड़क की स्थिति, छोटी दूरी 11.00R20 स्टील वायर टायर या 12.00R22.5 से सुसज्जित की जा सकती है, जो कि वैक्यूम टायरों की ब्लॉक फूल श्रृंखला भी हो सकती है, वर्तमान में 12R22.5, 12-लेयर वैक्यूम टायर की घोषणा को पूरा करने के लिए, लेकिन 16 लेयर्स, 18 वैक्यूम टायर, टायर स्तर के लिए वास्तविक आवेदन, उच्च, उच्च, उच्च, उच्च, उच्च, उच्च, उच्च, उच्च, उच्च, उच्च, उच्च, उच्चतर कारोबार।
